威綸通【W(wǎng)EINVIEW HMI應用】紡織機械—絡(luò )筒機

一、引言

目前，紡織機械已成為高度自動化的機械產品，為了配合工廠管理信息化的需要，還要求紡織機械能夠生產統計信息。作為現場智能終端的觸摸屏，當之無愧的承擔起這個責任。

絡(luò )筒機是紡織行業的專用設備，如果使用工頻電機帶動紗筒卷繞，由于電機轉速不變，隨著紗筒直徑變大，線速度增加，繞出的紗筒就會(huì )內松外緊，不能繞出理想的紗筒。如果使用一般的變頻器，很難控制變頻器按照紡紗的線速度的要求來輸出相應的頻率，也不易對斷紗和調電的故障作出合理的保護。而專用的絡(luò )筒機變頻器則會(huì )克服這個缺點，可以根據用戶使用的控制方式，作出合理的控制。

在這個系統中，通過將威綸通MT6000觸摸屏作為人機交互界面，與變頻器直連通訊，與絡(luò )筒機集成一體，簡化系統架構，運行平穩可靠，使用戶使用操作起來方便、快捷。

二、系統特點

（一）專用絡(luò )筒機變頻器功能

專業絡(luò )筒機變頻器為用戶提供以下功能：恒線速控制、遞減調速控制、頻率擺動調速控制和頻率遞增調速控制，三種張力調節控制可供用戶選擇使用，斷紗自動停車，PI調節時壓輥與紗筒接觸不良自由停車。

（二）WEINVIEW觸摸屏功能及界面

在整個絡(luò )筒機系統中，WEINVIEW MT6000系列觸摸屏起著非常重要的作用。它憑借其出色的65536色顯示以及精心設計的操作界面，讓人們在享受其美觀視覺的基礎上，既能實時顯示各臺變頻器的參數，又能有效控制變頻器的各項動作及準確設定各項參數，進而精確控制絡(luò )筒機的運行。

在觸摸屏主界面上，實時顯示當前通訊變頻器的各項主要參數，和當前狀態，分為：停機、運行、故障等多檔指示。同時利用棒圖元件形象直觀地實時顯示了當前絡(luò )筒機的長度參數。

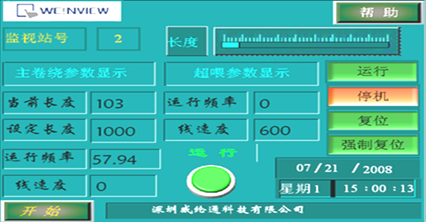

圖1 狀態監控界面

在WEINVIEW MT6000觸摸屏的其它界面上，主要顯示設定當前變頻器的各項參數，并與相關的功能碼一一對應，當發現問題時，能快速知道是變頻器的幾號參數。

圖2 變頻器參數設定界面

WEINVIEW MT6000觸摸屏還有一項非常實用的功能，即可以使用變量來設置變頻器的站號。當一臺觸摸屏無論連接多少臺變頻器時，只需使用一套觸摸屏窗口程序即可輕松訪問各臺變頻器，而您需要操作的僅僅是改變變量的值為您要訪問的變頻器站號即可。

圖3 HMI通過站號變量訪問多臺變頻器

地址中的var0#即時代表站號的變量，它和觸摸屏的LW10000是綁定使用的，假如當LW10000=1時，上面的數值輸入元件即是對1號變頻器的設定；當LW10000=2時，即是對2號變頻器的設定。

威綸通公司推出的MT6000觸摸屏的這項功能，大大節省了工程師的精力和時間，省去了因為連接顯示多臺變頻器的參數而需要制作多個窗口的麻煩。

同時，此種設置也不會(huì )因為連接變頻器臺數過多而影響通訊速度，因為同一時間實際上僅有一臺變頻器在和觸摸屏通訊。 在本絡(luò )筒機系統中，用戶還可以根據需要分別選擇單站號顯示方式和廣播站號循環顯示方式；

三、總結：

在整個絡(luò )筒機系統中，操作人員通過威綸通MT6000觸摸屏控制顯示整個操作系統，使操作更加方便簡捷，減少了很多以前用開關、按扭來控制的操作失誤，減小了設備的維修次數，提高了生產效率；同時也省去了過多的顯示設備，大大提高了系統的性?xún)r(jià)比，奠定了同行業的競爭優勢。
